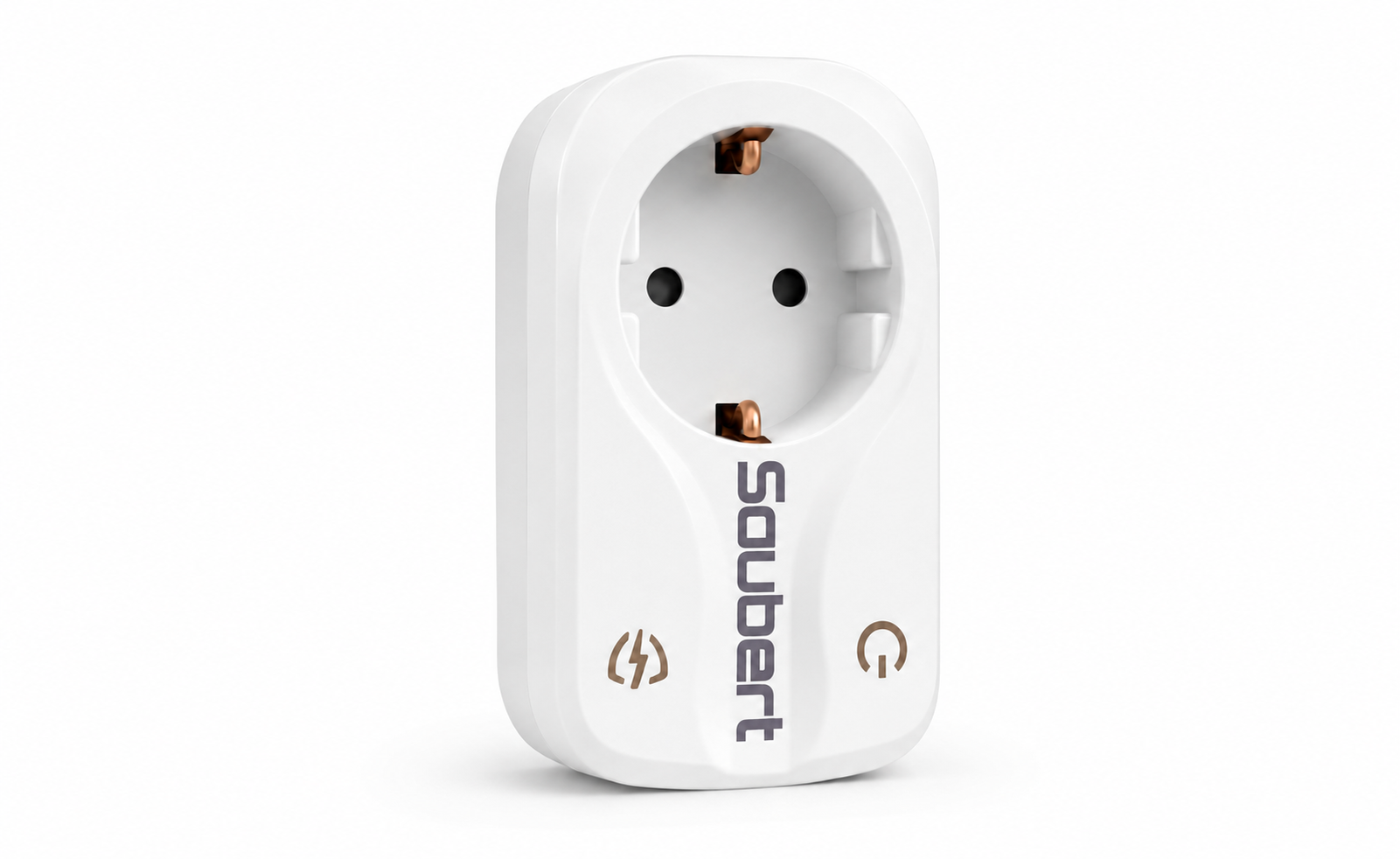

Saubert ZS2503; televizyon, bilgisayar, modem, oyun konsolu, uydu alıcısı ve benzeri hassas elektronik cihazları elektrik şebekesinde meydana gelebilecek kısa süreli ani gerilim darbelerine karşı korumaya yardımcı olan tek çıkışlı bir koruma prizidir.

Elektrik şebekesindeki anahtarlama işlemleri, tesisat kaynaklı ani değişimler ve dolaylı yıldırım etkileri çok kısa süreli yüksek gerilim darbeleri oluşturabilir. Bu darbeler, elektronik cihazların güç kartlarına ve hassas devre bileşenlerine zarar verebilir.

ZS2503, dahili darbe bastırma sistemi sayesinde ani gerilim yükselmelerini sınırlandırmaya ve bağlı cihaz üzerindeki elektriksel riski azaltmaya yardımcı olur.

250 Joule Darbe Gerilim Koruması

Saubert ZS2503, 250 Joule maksimum darbe bastırma kapasitesine sahiptir.

Dahili koruma bileşenleri, elektrik hattında oluşan kısa süreli gerilim darbelerine hızlı biçimde tepki vererek darbenin bağlı cihaza ulaşmadan sınırlandırılmasına yardımcı olur.

Ürün, ev ve ofis ortamlarında kullanılan hassas elektronik cihazlar için pratik ve kolay kullanımlı bir koruma çözümü sunar.

10 Nanosaniyeden Kısa Tepki Süresi

ZS2503’ün darbe gerilim koruma devresi 10 nanosaniyeden kısa tepki süresine sahiptir.

Bu hızlı tepki süresi, şebekede meydana gelen ani gerilim yükselmelerine koruma sisteminin çok kısa sürede karşılık vermesini sağlar.

775 V Maksimum Kenetlenme Voltajı

Ürünün maksimum kenetlenme voltajı 775 V’tur.

Kenetlenme voltajı, koruma devresinin ani gerilim darbesini sınırlandırmaya başladığı teknik seviyeyi ifade eder. Bu değer, darbe gerilim koruma ürünlerinin temel teknik performans göstergelerinden biridir.

Çift LED Durum Göstergesi

Saubert ZS2503 üzerinde çalışma ve koruma durumunu takip etmenizi sağlayan iki LED gösterge bulunur:

• Kırmızı çalışma göstergesi: Ürünün elektrik aldığını gösterir.
• Mavi GUARD göstergesi: Darbe gerilim koruma sisteminin aktif olduğunu gösterir.

Mavi GUARD ışığının sönmesi, ürün içerisindeki darbe gerilim koruma bileşenlerinin kapasitesini tamamladığını veya artık koruma sağlayamadığını gösterebilir.

Bu durumda priz bağlı cihaza enerji vermeye devam edebilir; ancak darbe gerilim koruma işlevi sona ermiş olur. Bağlı cihazın korunmaya devam edebilmesi için ürünün yenisiyle değiştirilmesi gerekir. Kullanım kılavuzunda koruma sisteminin sınırlı bir kullanım ömrüne sahip olduğu ve GUARD ışığının koruma durumunu gösterdiği belirtilmektedir.

16 Amper ve 3850 Watt Güç Kapasitesi

Saubert ZS2503 aşağıdaki elektriksel değerlere sahiptir:

• Maksimum akım: 16 A
• Maksimum voltaj: 250 V
• Maksimum güç: 3850 W
• Nominal voltaj: 220–240 V
• Nominal frekans: 50/60 Hz

Ürüne bağlanan cihazın akım ve güç değerleri belirtilen maksimum sınırları aşmamalıdır.

Çocuk Korumalı Priz Yapısı

Priz çıkışında bulunan çocuk koruma mekanizması, yabancı cisimlerin elektrik kontaklarına erişimini zorlaştırarak kazara temas riskinin azaltılmasına yardımcı olur.

Bu özellik, temel elektrik güvenliği kurallarının ve yetişkin gözetiminin yerine geçmez.

Öne Çıkan Özellikler

• Ani darbe gerilimlerine karşı koruma
• 250 Joule maksimum darbe bastırma kapasitesi
• 10 nanosaniyeden kısa tepki süresi
• 775 V maksimum kenetlenme voltajı
• 16 A maksimum akım kapasitesi
• 3850 W maksimum güç
• 220–240 V nominal çalışma voltajı
• Tek korumalı priz çıkışı
• Çocuk koruma mekanizması
• Çift LED durum göstergesi
• Koruma durumunu gösteren mavi GUARD ışığı
• Topraklı fiş ve priz yapısı
• Ev ve ofis kullanımına uygun
• Yalnızca iç mekân kullanımına uygun
• Türkiye’de üretim

Kullanım Alanları

Saubert ZS2503, belirtilen güç sınırlarını aşmayan aşağıdaki cihazlarla kullanılabilir:

• LED, LCD ve OLED televizyonlar
• Masaüstü ve dizüstü bilgisayarlar
• Monitörler
• Oyun konsolları
• Modem ve yönlendiriciler
• Uydu alıcıları
• Ses sistemleri
• Medya oynatıcılar
• Ofis elektroniği
• Benzeri hassas elektronik cihazlar

Bağlanacak cihazın kullanım kılavuzunda belirtilen elektriksel değerler kontrol edilmeli ve ürünün maksimum kapasitesi aşılmamalıdır.

Teknik Özellikler

Teknik özellikDeğerMarkaSaubertModelZS2503Ürün türüDarbe gerilim korumalı prizMaksimum akım16 AMaksimum voltaj250 VMaksimum güç3850 WNominal voltaj220–240 VNominal frekans50/60 HzKorumalı çıkış sayısı1Maksimum darbe bastırma enerjisi250 JouleMaksimum kenetlenme voltajı775 VTepki süresi10 nanosaniyeden kısaÇocuk korumasıVarLED göstergesi2 adetEMI/RFI filtresiYokOtomatik devre kesiciYokÇalışma sıcaklığı0–45 °CÇalışma nemi%0–95, yoğuşmasızKullanım alanıYalnızca iç mekânÜretim yeriTürkiye

Kullanım Talimatı

1. Bağlayacağınız cihazın düzgün çalıştığından emin olun.
2. Cihazın 16 A ve 3850 W sınırlarını aşmadığını kontrol edin.
3. Saubert ZS2503’ü düzgün şekilde topraklanmış bir duvar prizine takın.
4. Kırmızı çalışma göstergesinin yandığını kontrol edin.
5. Mavi GUARD koruma göstergesinin yandığından emin olun.
6. Korunmasını istediğiniz cihazın fişini doğrudan ZS2503’e takın.
7. Koruma göstergesini kullanım sırasında belirli aralıklarla kontrol edin.
8. Mavi GUARD ışığı sönerse ürünü yenisiyle değiştirin.

Ürünün doğru çalışabilmesi için düzgün şekilde topraklanmış bir prize bağlanması ve uzatma kablosuyla kullanılmaması gerekir.

Güvenli Kullanım Uyarıları

• Ürünü yalnızca iç mekânda kullanın.
• Düzgün şekilde topraklanmış bir duvar prizine bağlayın.
• Uzatma kablosu veya çoklu prizle birlikte kullanmayın.
• Islak, yağışlı veya aşırı nemli ortamlarda kullanmayın.
• Sıvılarla ve akvaryum ekipmanlarıyla temas ettirmeyin.
• Doğrudan güneş ışığına ve aşırı sıcaklığa maruz bırakmayın.
• Fırtına veya yıldırım sırasında montaj yapmayın.
• Ürünü açmayın, sökmeyin veya tamir etmeye çalışmayın.
• Belirtilen maksimum güç değerini aşan cihazlar bağlamayın.
• Temizlik için yalnızca yumuşak ve kuru bez kullanın.
• Alkol, tiner veya benzeri çözücüler kullanmayın.

Önemli Teknik Bilgilendirme

Saubert ZS2503, kısa süreli ani darbe gerilimlerini sınırlandırmak üzere tasarlanmıştır.

Ürün:

• Sürekli düşük voltajı kesen bir voltaj koruma rölesi değildir.
• Sürekli yüksek voltaj durumunda enerjiyi otomatik olarak kesmez.
• Voltaj regülatörü veya stabilizatör değildir.
• Doğrudan yıldırım düşmesine karşı tam koruma garanti etmez.

Hiçbir darbe gerilim koruyucu doğrudan yıldırım düşmesine karşı eksiksiz koruma sağlayamaz. Ürün, şebekede oluşan kısa süreli gerilim darbelerinin bağlı cihaz üzerindeki etkisini azaltmaya yardımcı olur.
